Schichtzahl:     4 Schicht und 12 Schicht

Struktur: 4R + 4F + 4R

Brettstärke:     1,8 mm

Deckschichtkupferdicke: 1 Unze

Innere Schichtkupferdicke: 1 Unze

Min. Bohrlochgröße: 0,3 mm

Mindest. Spur / Raum: 4mil

Oberflächenveredelung: ENIG

Verwendung: Intelligenter Roboter

Technische Schwierigkeiten: Multilayer   Starrflexible Leiterplatte

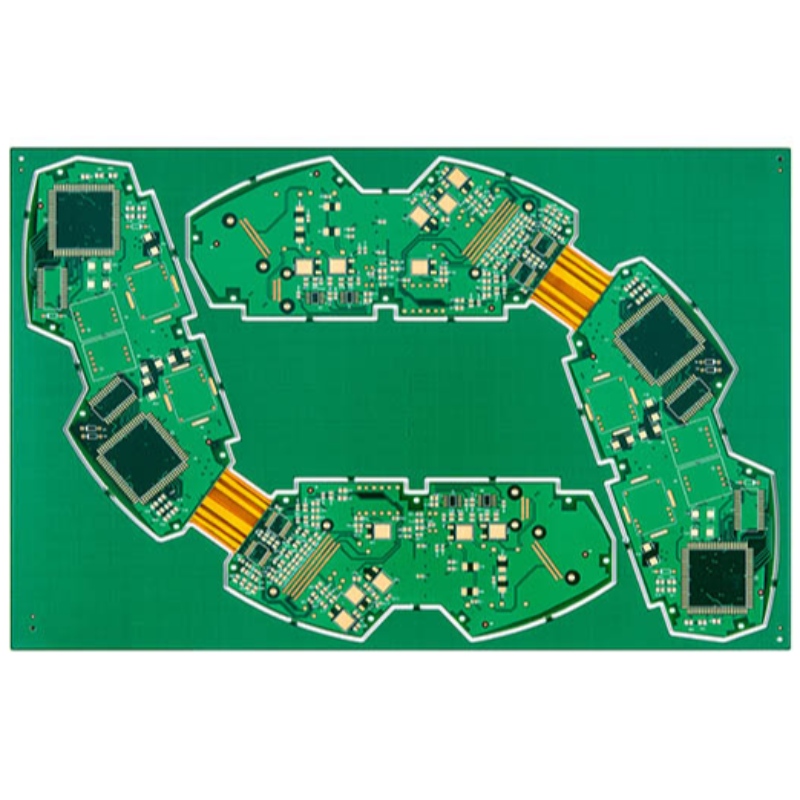

Bei den meisten starren flexiblen Leiterplatten besteht die Schaltung aus mehreren inneren Schichten der flexiblen Schaltung, die selektiv unter Verwendung eines Epoxy-Pre-Preg-Bondfilms miteinander verbunden sind, ähnlich einer flexiblen Mehrlagenschaltung.

Bieten höhere Komponentendichte und bessere Qualitätskontrolle.

Die Oberflächenbehandlung von OSP und Immersion Nickel Gold erfolgt an Bonding-Pad und Stecker.

Eine mehrschichtige starre flexible Schaltung enthält eine Platine extern, intern oder beides, um den Entwurf zu erreichen.

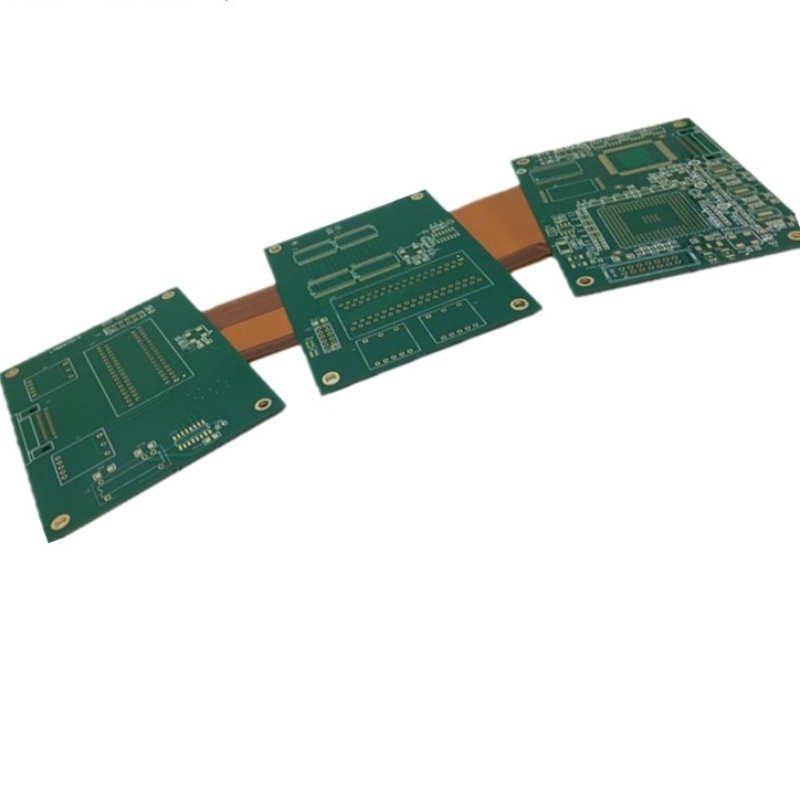

Starre flexible Schaltungen kombinieren das Beste aus starren Platinen und flexiblen Schaltungen, die in einer Schaltung integriert sind.

Die Designs sind starr, wenn zusätzliche Unterstützung erforderlich ist, und um Ecken und Bereiche flexibel, die zusätzlichen Platz benötigen.
